Generatore di barra di scala AprilTag
Progetta una barra rigida con due marker AprilTag, stampala in due colori, misurala e mettila nella scena. La tua scansione fotogrammetrica avrà una scala reale e verificabile.
Caricamento anteprima 3D…
- Distanza nominale
- 150 mm Quella che hai chiesto
- Distanza nello STL
- 150 mm Nominale × fattore XY
- Distanza misurata
- — Da inserire dopo la stampa
- Ingombro (X × Y × Z)
- — Verifica che entri nel piatto della tua stampante.
- Lato cella
- —
- Cambio filamento a
- —
Download
3MF: base bianca e pattern nero già colorati; Bambu Studio e OrcaSlicer chiedono quale filamento usare per ciascuno. STL: un oggetto senza colori, il cambio filamento lo aggiungi nello slicer. Tutto viene generato nel tuo browser. Non carichiamo nulla.
L'hai stampata? Aggiungi la misura reale
Misura la barra stampata (vedi sotto) e scrivi qui il risultato. La scheda JSON lo salva accanto al valore nominale, senza mai copiare l'uno nell'altro.
Misurala allo stesso modo, tra lo stesso angolo dei due quadrati neri. Serve a Replica per verificare che l'angolo sia retto.
Ripristina le impostazioni di una barra generata in precedenza.
Dal file alla scansione in scala
-
01
Stampala in piano
Importa lo STL in millimetri, appoggiato sul piatto, senza supporti. Parti in bianco e aggiungi un solo cambio filamento al nero alla quota indicata sopra.
-
02
Controlla la stampa
Confronta i due marker con l'anteprima: ogni cella al suo posto, spigoli netti, niente filamenti sul bianco. La barra deve stare in piano senza dondolare.
-
03
Misurala
Con un calibro misura la distanza reale tra i due marker, come mostrato sotto. La plastica si ritira: non dare per buono il valore nominale.
-
04
Fotografa la scena
Metti la barra vicino al soggetto, sulla stessa superficie, dove resti ferma per tutta l'acquisizione. Scatta più viste in cui entrambi i marker siano nitidi e non troppo di sbieco.
-
05
Scala il modello
Usa la distanza misurata per scalare la ricostruzione, poi verificala su una seconda distanza nota.
Come misurare la barra stampata
I due marker hanno lo stesso lato, quindi la distanza tra i loro centri è uguale alla distanza tra lo stesso bordo sui due marker. Misura dal bordo esterno sinistro del quadrato nero di sinistra al bordo esterno sinistro del quadrato nero di destra. Le celle nere sporgono dalla base: le ganasce del calibro trovano un gradino netto su cui appoggiarsi.
- Misura lungo entrambi i lati lunghi e fai la media.
- Misura a temperatura ambiente, qualche ora dopo la stampa.
- Non fidarti della lunghezza nominale: è un obiettivo, non un certificato.

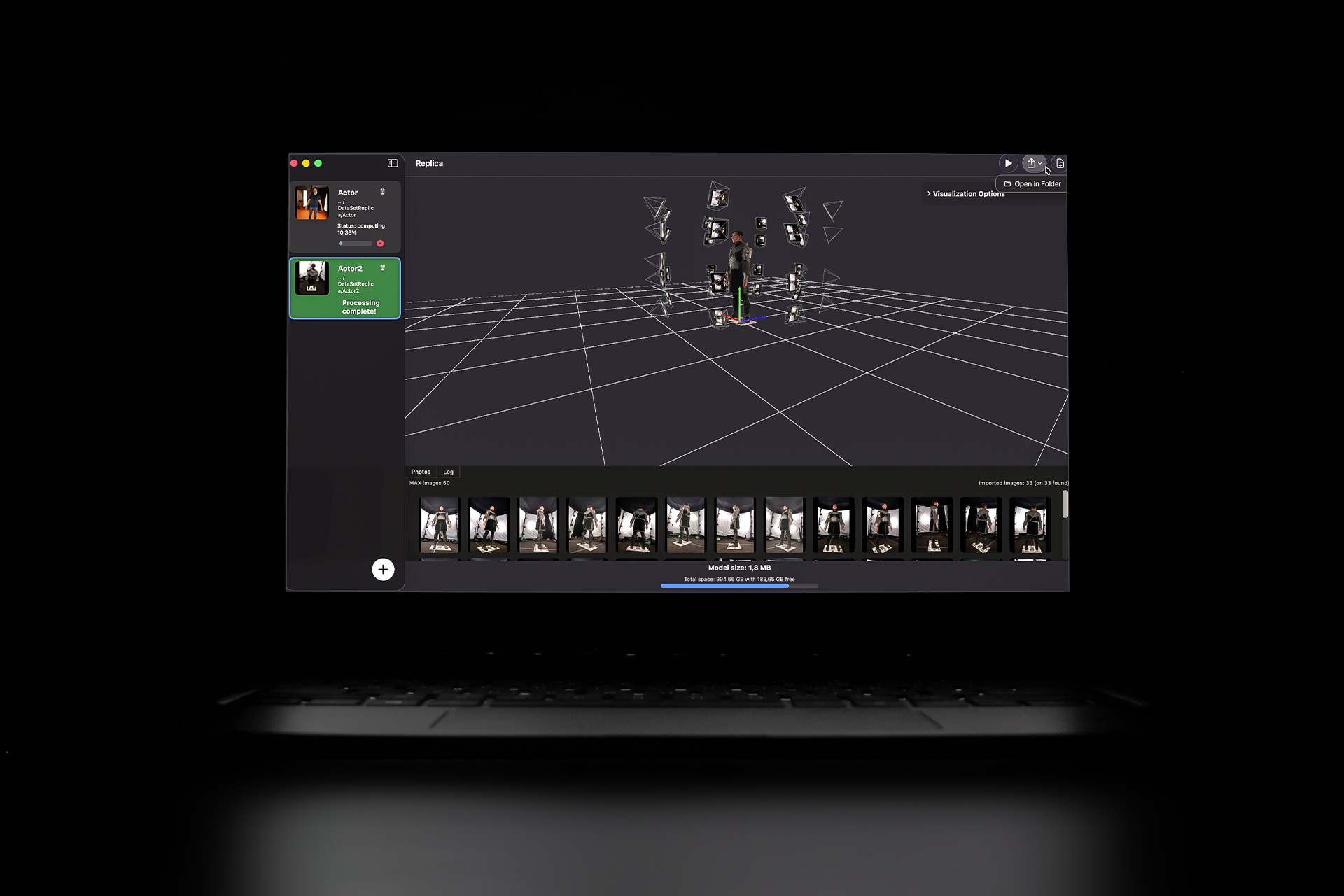

Replica per macOS
Trasforma le tue foto in un modello 3D, sul tuo Mac
Replica è un software di fotogrammetria nativo per macOS. Importi le foto, le elabori in locale con l'accelerazione hardware Apple ed esporti modelli puliti e watertight per Blender, Unreal, Unity o la tua pipeline VFX.
In Replica, Refine → AprilTag Scale Bar legge la scheda JSON, trova i due marker nelle foto e scala il modello alla distanza che hai misurato.
Piano gratuito · macOS 12 o successivo
Da sapere
- Non è uno strumento di misura certificato. La precisione dipende dalla stampante, dal materiale e da come misuri.
- Lo STL non contiene colori né unità: importalo in millimetri e imposta il cambio filamento nello slicer.
- Dove due celle nere si toccano solo in un angolo, il file le tiene separate di 5 µm così la mesh resta manifold. È molto meno di quanto una stampante riesca a riprodurre, e lo slicer richiude lo spazio.
- Marker AprilTag: famiglia tag36h11 da AprilRobotics/apriltag (licenza BSD 2-Clause), riprodotti cella per cella senza modifiche.
- Il testo usa Space Mono Bold (SIL Open Font License). I loghi caricati restano nel tuo browser e non vengono inviati.
